Origin：4 步做出完美数据结果图

       来源：生物学霸   作者：王芳馨

Origin 是 OriginLab 公司研发的专业科研软件，具有完善的数据分析处理能力和专业制图能力。想要分析实验结果、做汇报、发 paper，都少不了 Origin 的处理。

不同学科的数据处理方法可能不同，但一些基本的数据表示方法是共通的，如散点图、柱状图、直方图和饼状图等，在此，以柱状图为例子，教大家如何用 Origin 将朴素的数据结果图，变得更加赏心悦目。

一、数据生成

使用软件版本是 OriginPro 2016 32-bit

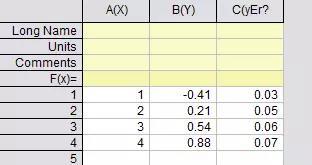

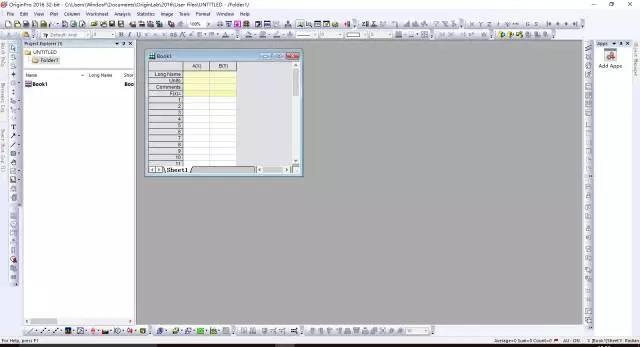

如想利用 Origin 做一张表示化合物亲脂性的柱状图。在 Book1 中输入一组数据。第一列为化合物的编号，第二列为化合物的脂溶性数值，第三列为脂溶性的误差值。

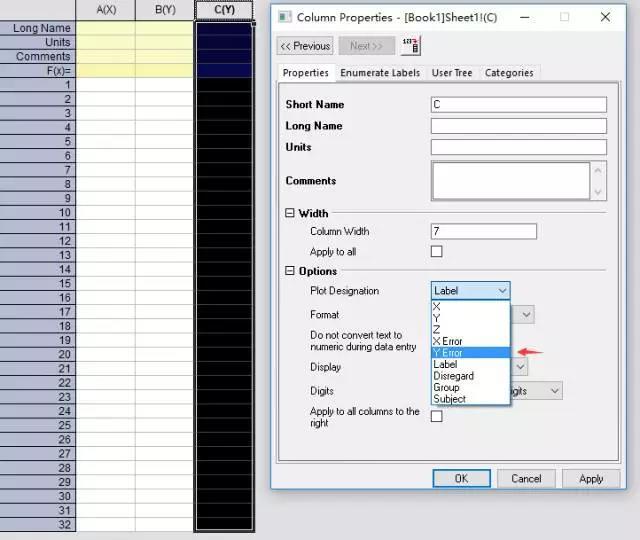

这里添加误差的方法是双击 C(Y)，弹出 Column Properties 对话框。然后在 Plot Designation 中选择 Y Error。

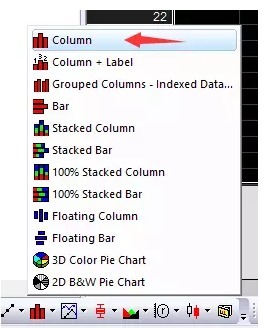

将数据全选，点击软件中 Column 的图标。

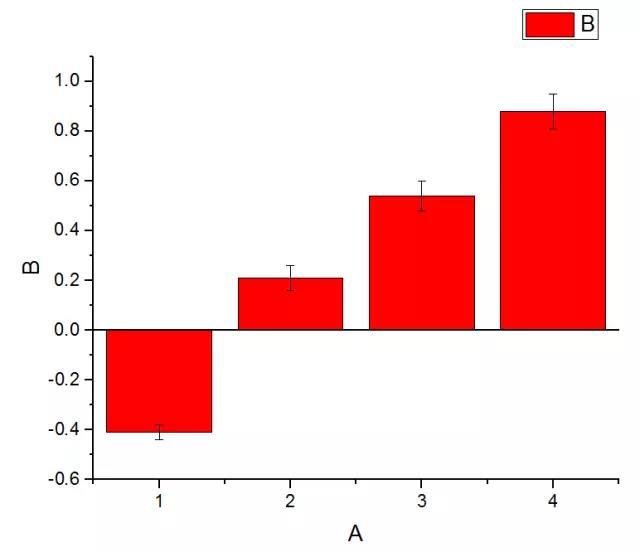

此时软件生成 Graph1。

但这张图片非常丑，X 轴下移，柱形宽，间距窄，整个图片的比例非常不协调。好，我们现在要操刀整容图片了。

二、图片美化

1. 更改柱形边缘线宽。从 1.0 改为 1.5，此时与坐标轴同宽。

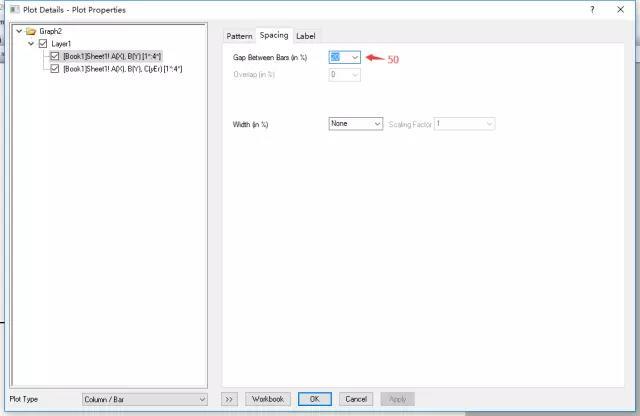

2. 双击柱形，在弹出的 Plot Details 窗口中调节 Gap Between Bars。将 20 调整为 50。

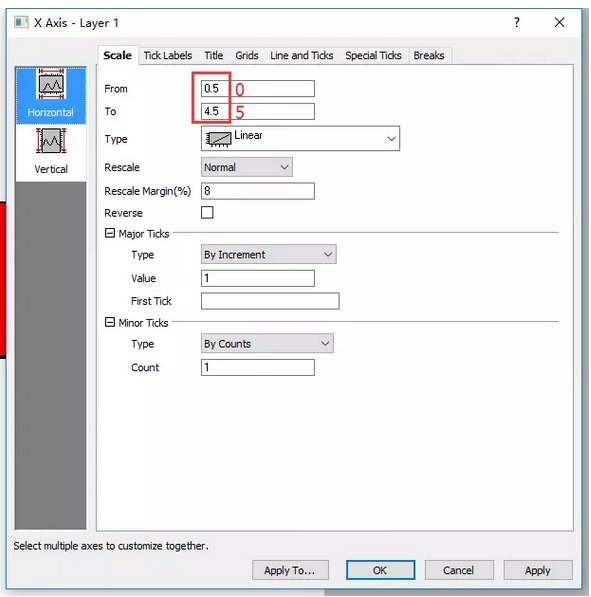

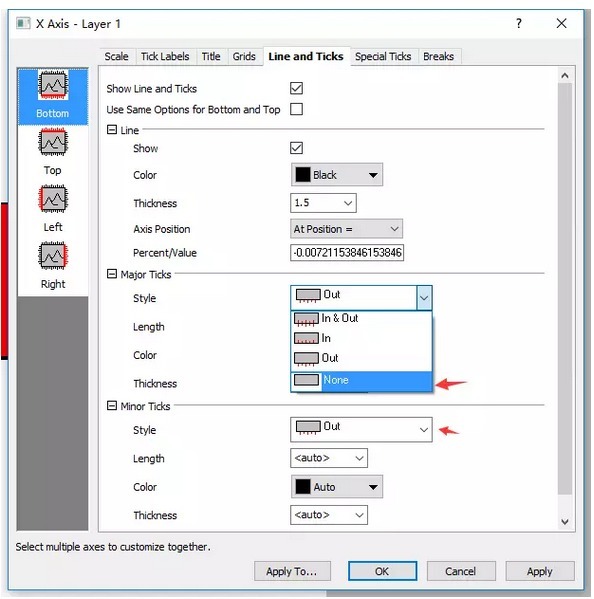

3. 调整 X 轴范围。去除 major ticks 和 minor ticks。

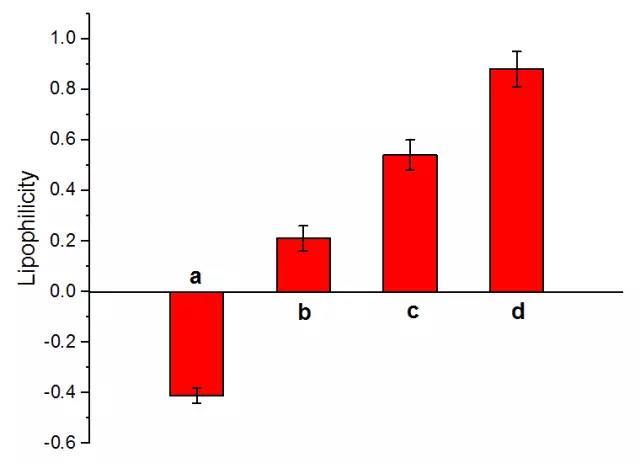

完成以上三步，我们得到一个初步美化的柱状图。

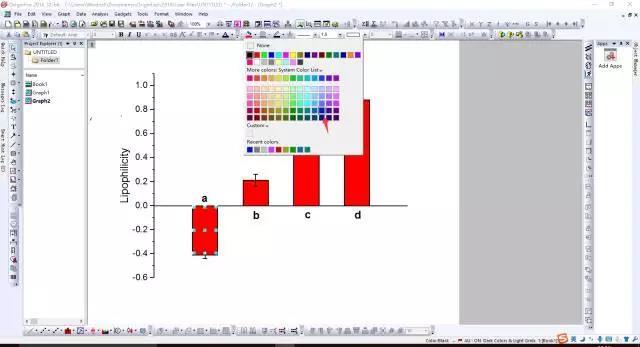

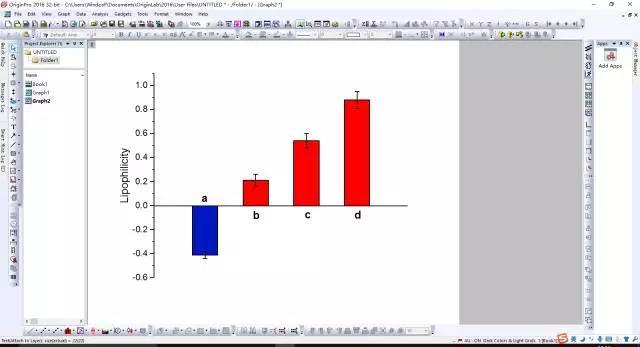

4. 改色。首次生成的图片配色太 low，能不能更加高大上一点呢？比如我们想把数值为负的柱形变成蓝色。单击柱形，所有的柱形都被选中。继续单击，可以只保留一个柱形。点击油漆桶的图标，可以选择多种颜色。

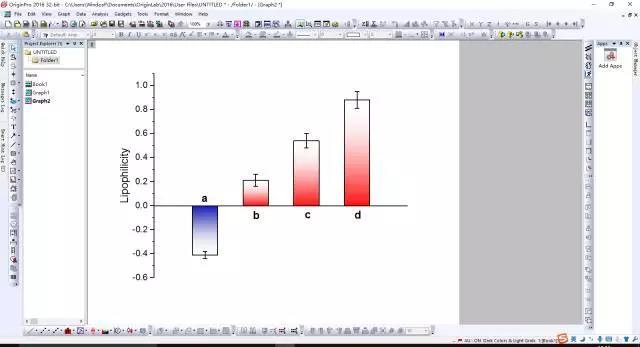

如果觉得这个图片只有两种颜色太单调了，还可以多加入一种颜色，实现渐变效果。

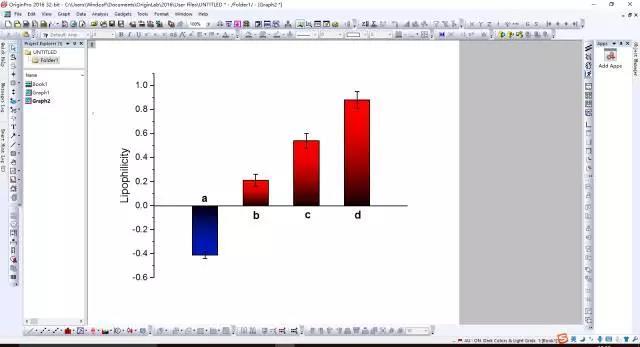

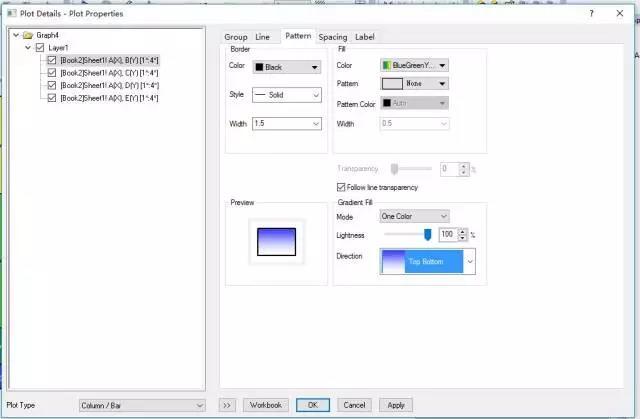

双击柱形，在 Gradient Fill 中选择 One Color，调节 lightness 可以实现从黑到白的转变（红色和蓝色的渐变方向是相反的）。

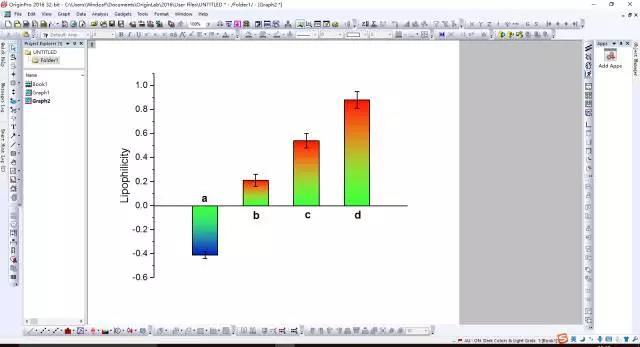

如果还想把图片变得更「妖艳」，可以选择 Two Color，选择一种过渡色。

那如果数据更多一些，在处理上会不会麻烦呢？

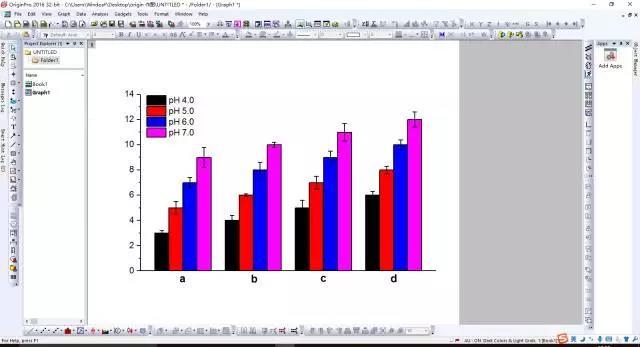

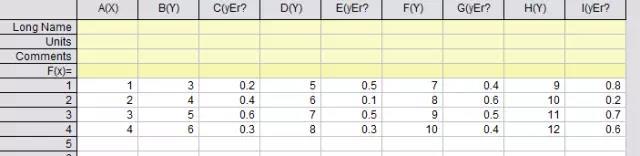

完全不会，直接点击 Column 后出现如下的「万紫千红」图：

调节线宽，去除 X 轴刻度和数值，右键选择图例更改文字和边框。Background 中选择 None，可以去除图例的边框。

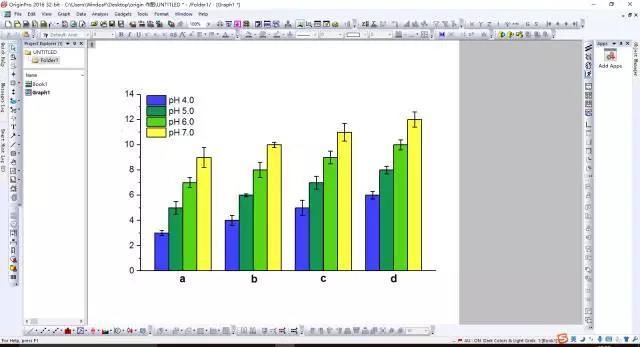

再拉伸一下图片宽度，减小高度，使每组数据的间距更加合适。

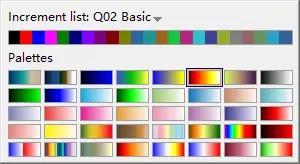

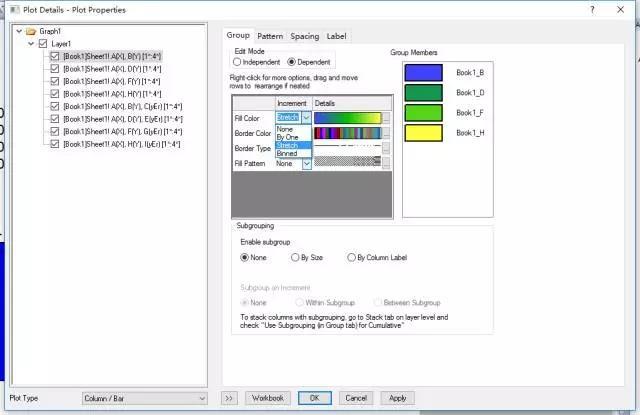

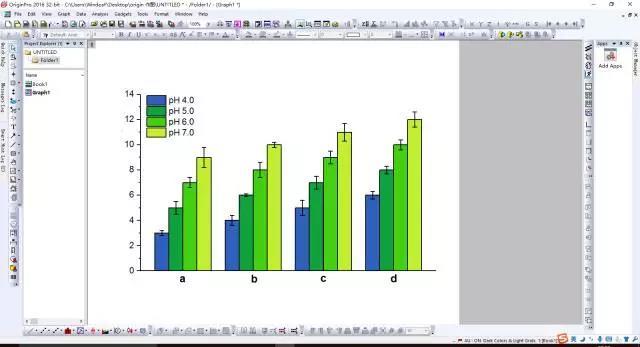

但是，图片的配色还是硬伤。可以双击柱形，在 Plot Details 中的 Fill Color 里选择 Stretch 或 Binned，然后选择一组渐变颜色。

Stretch（上）和 Binned（下）的配色稍有差别。

这样看起来是不是舒心多了？还有一种表示百分比的柱状图，如细胞周期阻滞分析、细胞摄取分布分析等。

三、百分比柱状图

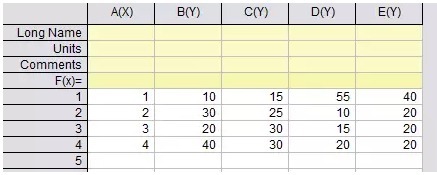

我们新建一组数据，每组数据的总值为 100。

选择 100% Stacked Column：

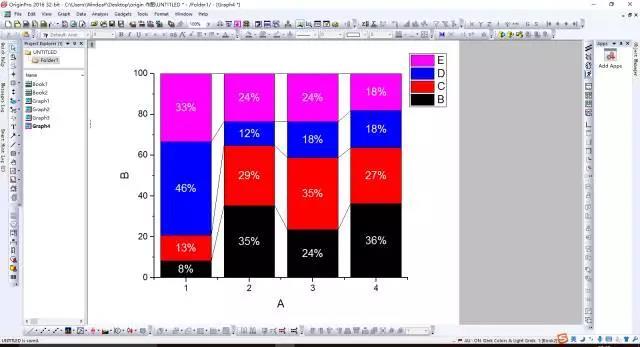

自动生成如下图片：

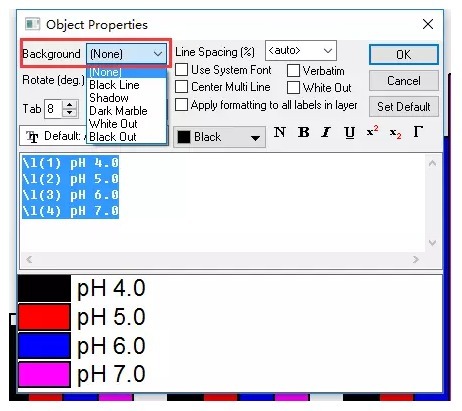

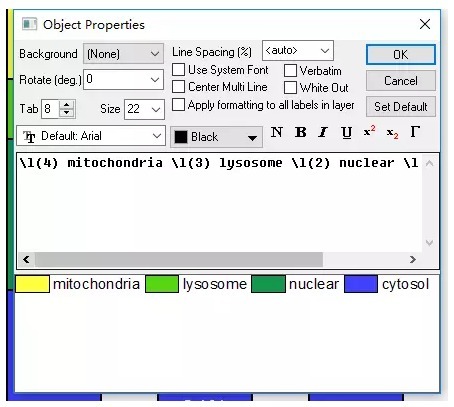

这张图的缺点是没有足够的空间来放置图例。我们可以先右键进入 Object Properties，然后将文字横排。

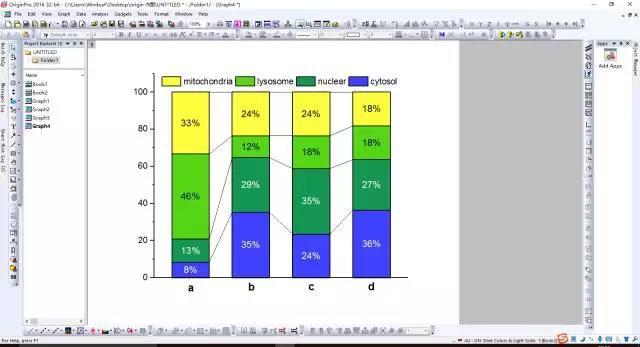

调整颜色、坐标轴和柱形宽度，得到最终图片。

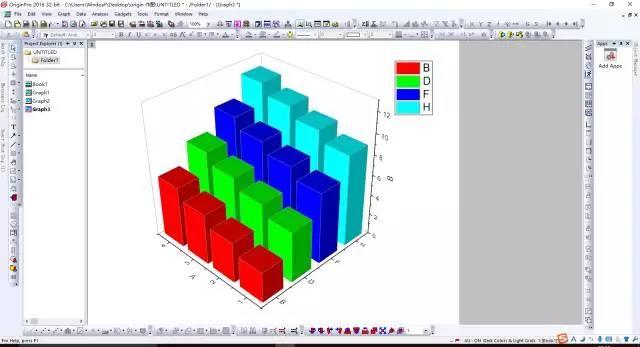

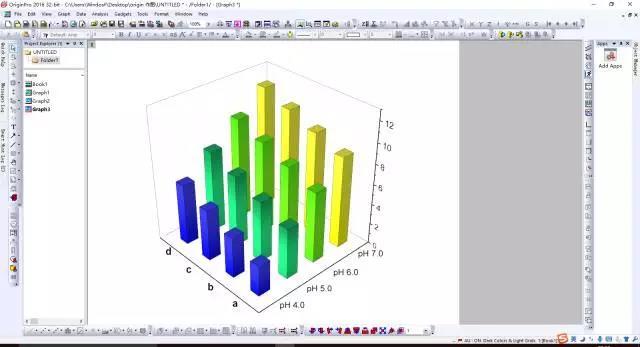

有时，也会用三维的图片展示数据。此时要选择 XYY 3D Bars。

3D 图片的改色和更改坐标轴设置的方法和平面 2D 的相同，在此不再赘述。

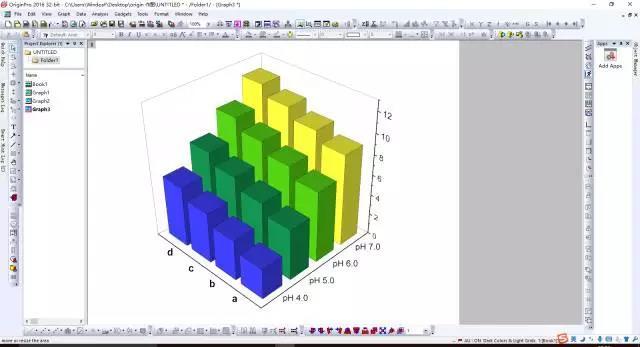

进一步改善渐变效果和柱形宽度，使数据充分展示。

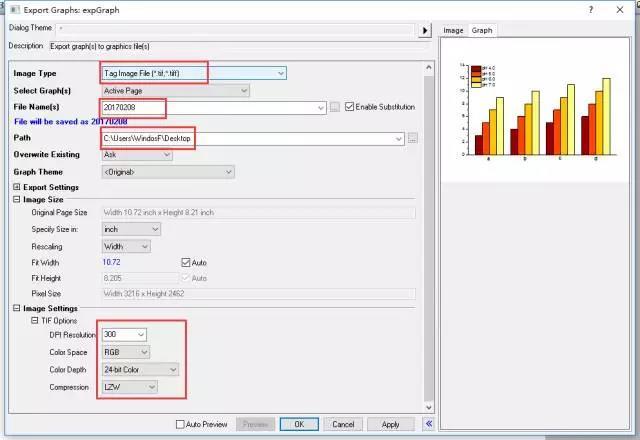

最后，在处理好的图片页面上点击左上角的 file，选择 Export Graphs。图片保存格式为 tiff，DPI 为 300，color depth 选择 24-bit color，compression 选择 LZW。
