用PS和AI让你的Western blot结果更漂亮

 来源 飞雪 实验万事屋

在生命科学的研究中，获得有说服力的data 固然重要，对data的处理与分析也同样重要。纵观所有漂亮的研究工作，文章中的Figure都是较为美观的，良好的数据处理分析能力在文章发表中也是必不可少的。以Western Blot为例，平时的组会或工作汇报，图片的编辑大家可能习惯直接靠PPT解决，但要放在毕业论文或要发表文章中的图，还是建议通过PS和AI来编辑。下面总结一下我使用这两个软件的一些经验，帮助初学者获得美观漂亮的Western Blot结果图。

很多人喜欢只用PS来编辑，本人习惯PS 和AI同用，PS主要用来裁剪图片，编辑工作主要在AI中完成。

1、 首先将Western Blot的原始图片在PS中打开；

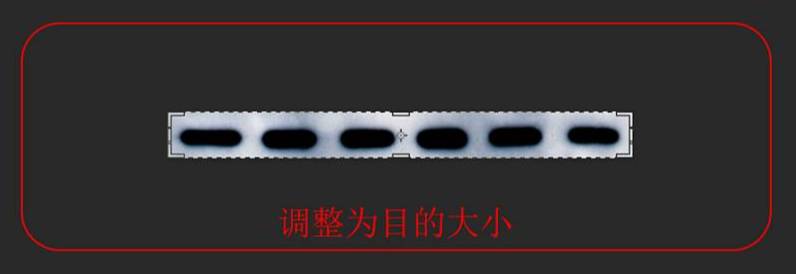

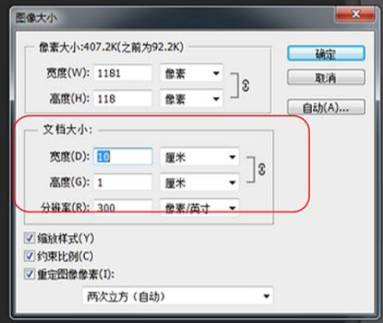

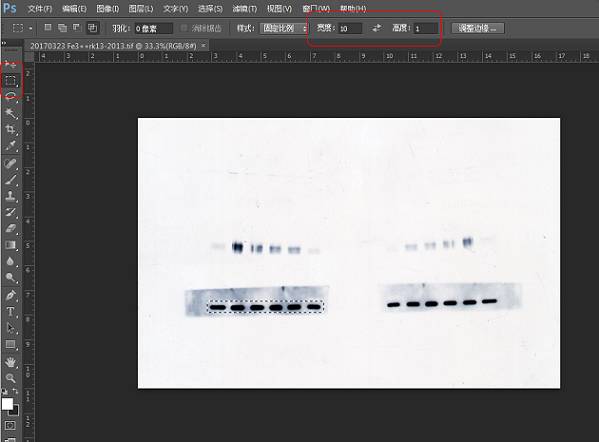

2、矩形选框工具选中目的条带，样式一栏选中固定比例，根据自己需要设置：

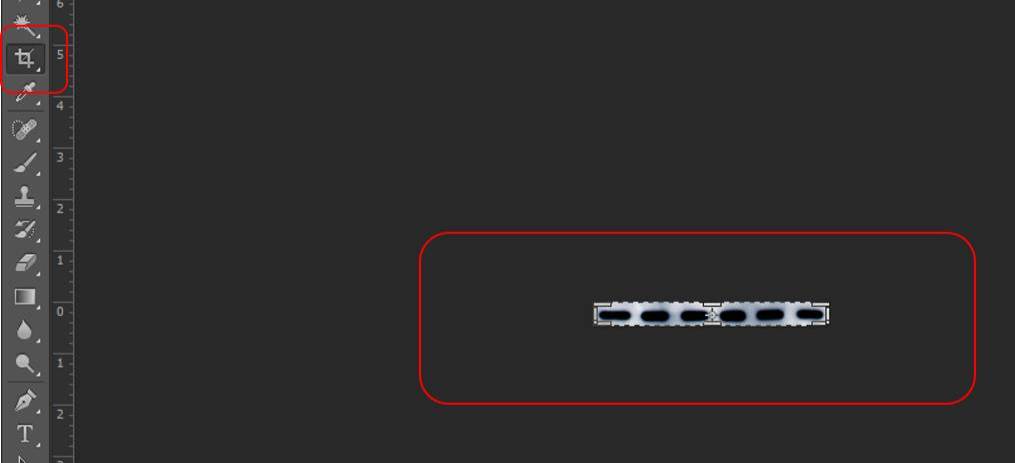

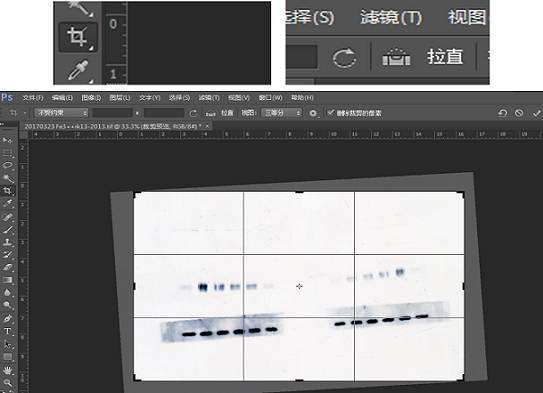

6、这样，PS部分就完成了。如果泳道倾斜或歪曲，可以通过旋转后再裁剪来纠正（点击裁剪选项后利用拉直工具来旋转），其余同上。如下：

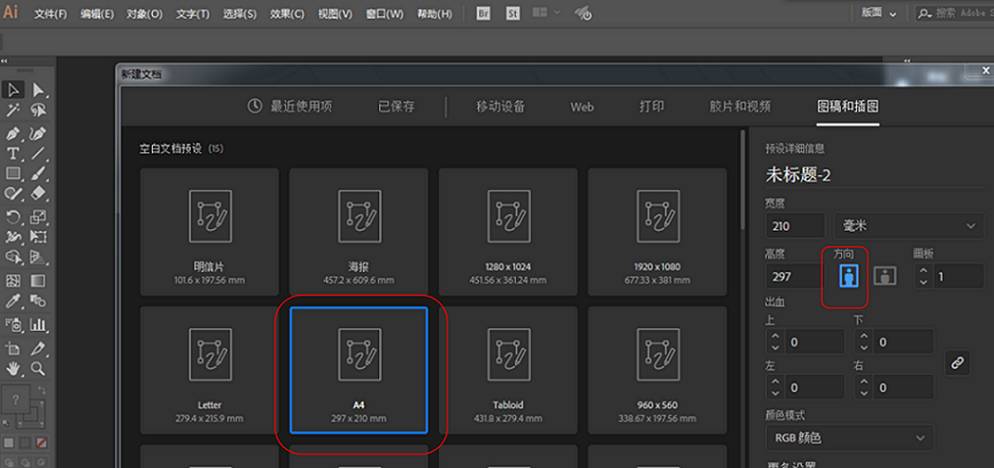

7、打开AI软件，文件→新建→图稿和插图→选择A4纸→方向选择纵向→创建。如下：

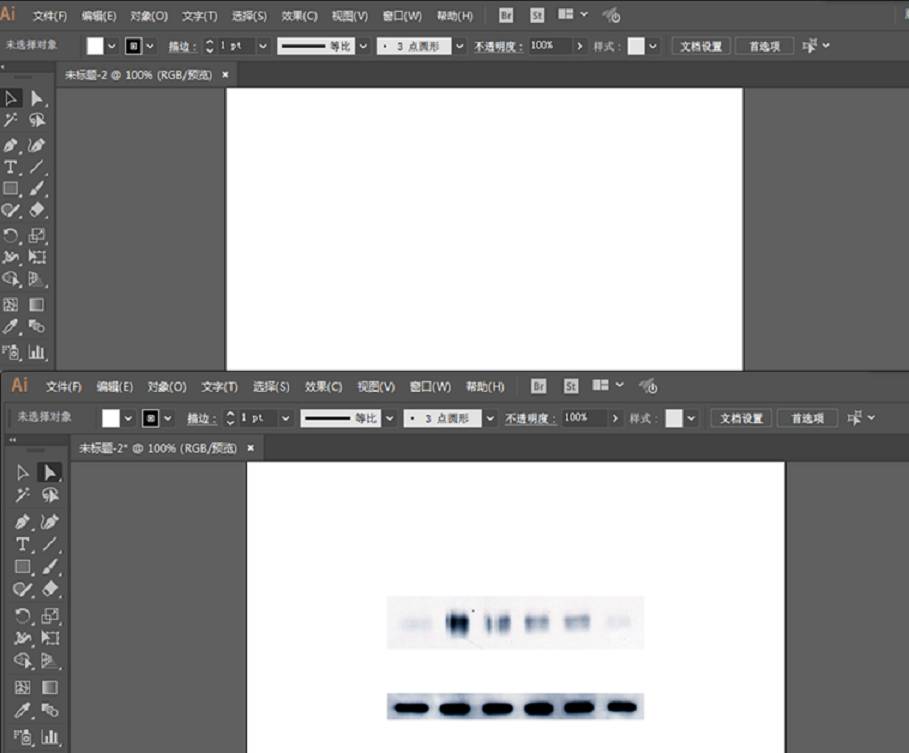

8、文件→置入，选择PS 裁剪好的图片（注意：这里一定要通过置入方式导入图片，不可通过复制粘贴完成），较老版本AI一次只能置入一张图片，2017最新版本可以一次置入多张图片。如下：

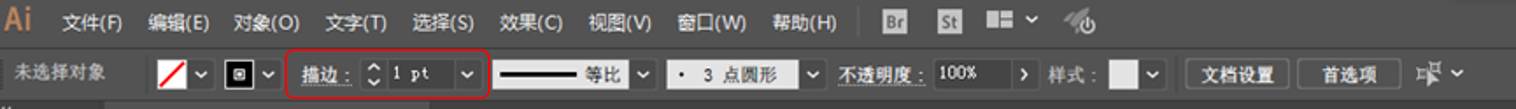

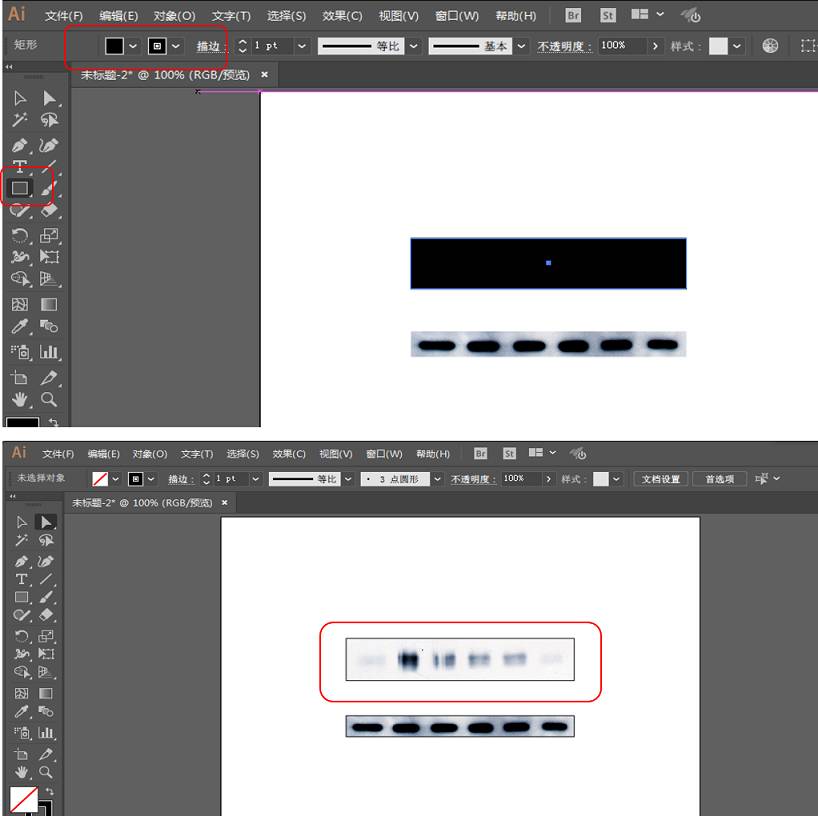

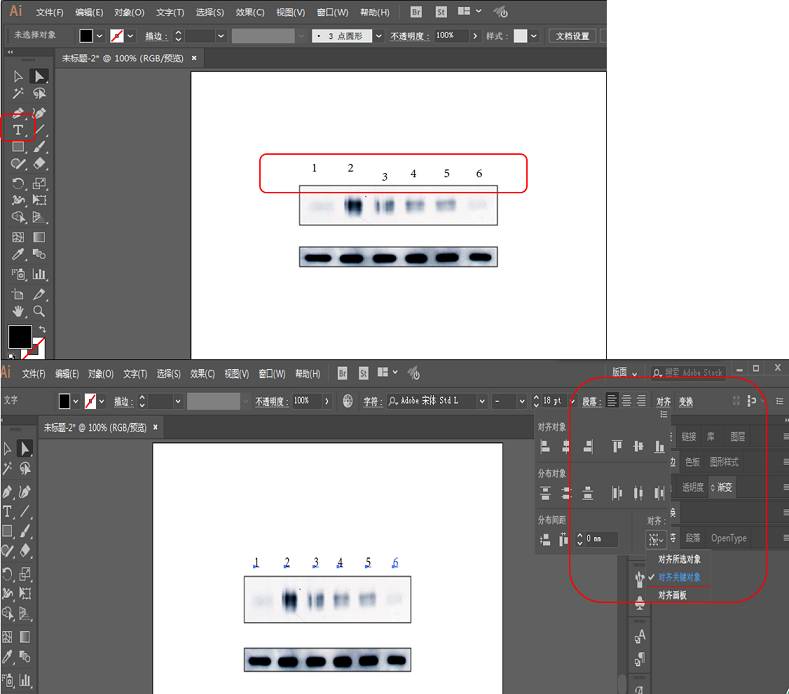

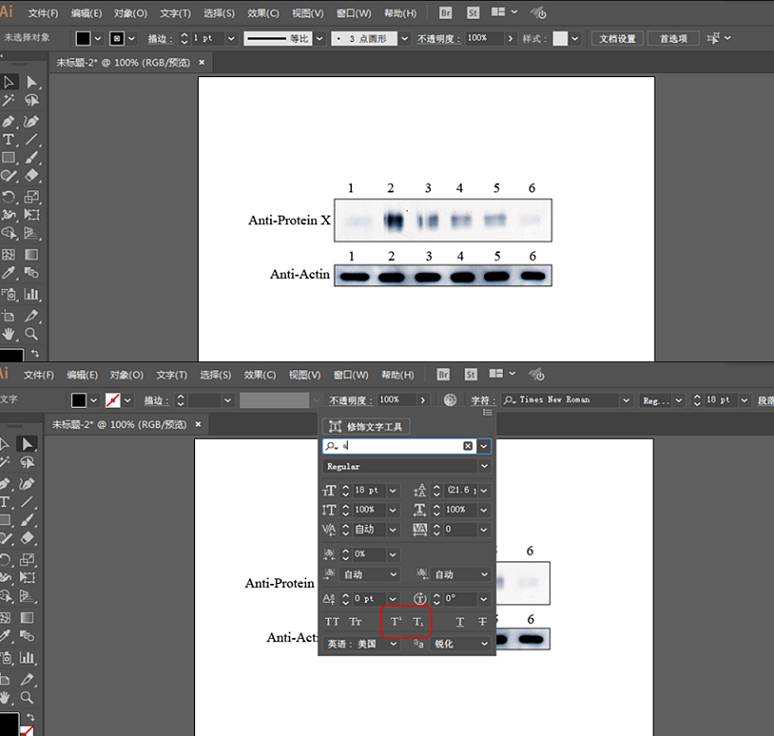

11、加边框后，开始添加其他注解，选择文本工具添加文字，选中所有文本后点击对齐→对齐关键对象→不同对齐方式。如下：

14、点击文件→存储或存储为，保存为AI文件，AI文件可以随时修改；选择文件→导出为，可以导出Tif 格式图片（注意：选着导出后一定要选择嵌入）。

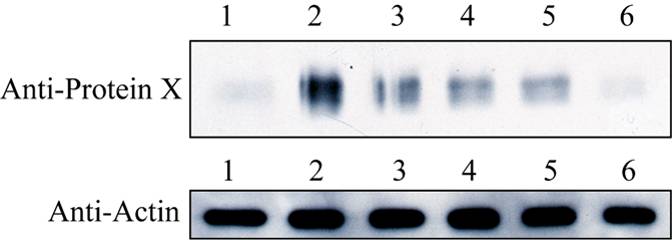

导出Tif格式图片如下：

通过以上步骤，一张美观的Western Blot结果图就完成了。希望对PS和AI的初学者有所帮助。
